Котел для бани своими руками

При строительстве бани обустройство котельной и выбор хорошего, надёжного котла имеют первостепенное значение. Но если запланированный бюджет не позволяет приобрести импортную дорогую отопительную систему, то вполне возможно своими руками сделать конструкцию способную на какое-то время стать достойной заменой товарам, представленным на современном рынке. Конечно, такой самодельный котёл не сравнится с существующими сегодня автоматизированными устройствами, зато он не потребует больших материальных вложений и будет исправно выполнять свои функции.

Существует несколько вариантов его изготовления: используя металлические бочки, трубы и листы. Далее, разберём все эти способы с подробным описанием их технологий производства.

Котёл на основе бочки

Такая конструкция имеет самое простое устройство, поэтому процесс её изготовления не должен занять много времени.

Необходимые материалы: 2 большие бочки (одна из них советского периода, более прочная с толстыми стенками, а вторая современная объёмом 200 л), 2 трубы диаметром 10 см, металлический лист.

Бочка

Сначала, с помощью зубила, следует вырубить верхнюю часть бочки (старого образца), после чего вырезать в ней боковое отверстие нужного диаметра и приварить отрезок трубы, необходимой длины.

верхняя часть бочки

Затем понадобится снять нижнюю крышку со второй бочки и в центре проделать отверстие (D= 10 см).
Крышка котла
отверстие в бочке

С одной стороны, нужно приварить к ней 4 стальных профиля (швеллера), а с другой — кусок трубы.

приваренные швелеры к крышке

После этого можно будет приступать к изготовлению верхней крышки котла. В металлическом листе необходимо вырезать окружность того же диаметра, так, чтобы труба держалась плотно, но в то же время могла свободно двигаться. Котёл присоединить к дымоходу специальным хомутом, предварительно утеплив его стеклотканью или асбестом.

крышка котла из металла

Когда работа будет выполнена, следует провести проверку получившейся конструкции. Для этого понадобится заложить котёл дровами примерно на 1/3, сверху, строго по центру, поставить крышку с трубой, второй конец которой потом следует закрыть. Затем останется лишь подлить внутрь немного керосина и бросить спички. Чтобы дрова горели медленнее, необходимо прикрыть поддувало.

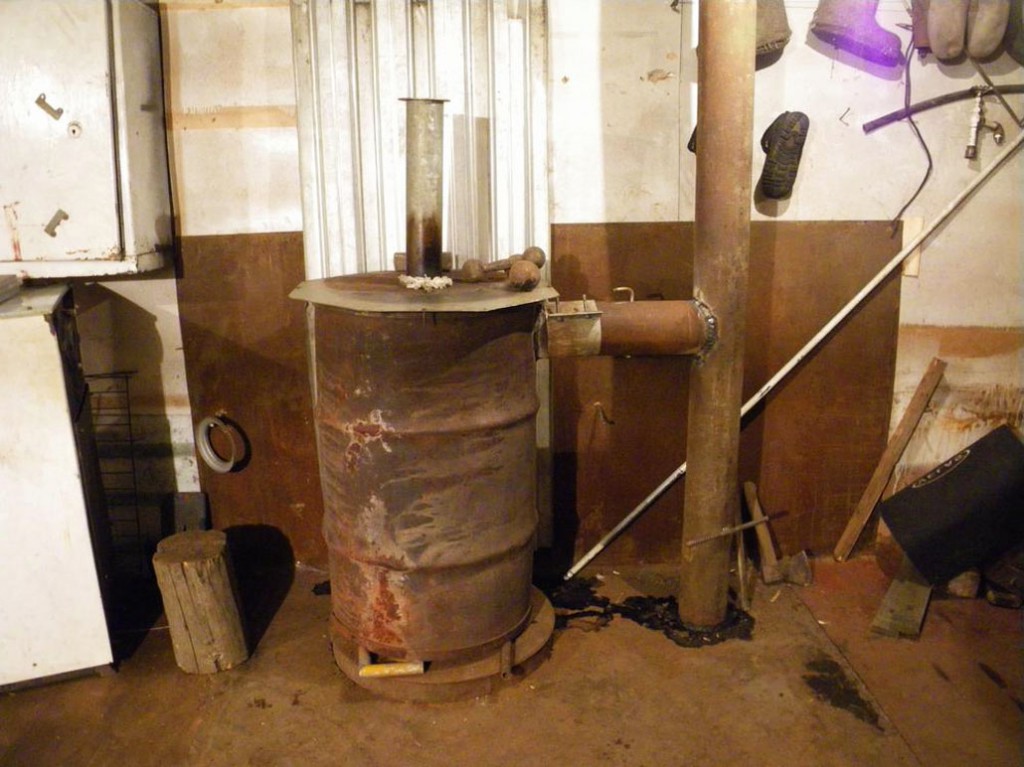

Котел в сборе

Котёл из металлических труб

Данное приспособление имеет несколько технологий сборки. У каждой есть как свои достоинства, так и недостатки. Рассмотрим их подробнее.

Итак, для проведения работ потребуются следующие инструменты: бензиновый (или дизельный) генератор, сварочный аппарат и шлифовальная машинка с дисками по металлу.

Горизонтальная модель

Взять трубу, с одной стороны поставить дверцу, а с другой сделать заглушку (в дальнейшем она станет топкой, к которой можно будет приварить колено для воды). Сверху следует установить бак, а каменку (обычную полку с камнями) лучше поставить рядом с трубой. Такое устройство конструкции позволит воде равномерно нагреваться и потом сразу же поступать в бак.

Чертеж горизонатльного котлаСхема горизонтального котла

Вертикальная модель

Её схема сборки отличается от предыдущей тем, что, в этом варианте с той стороны трубы, где была установлена заглушка, ставится колено. В итоге верхняя часть превращается в бак для воды, а нижняя становится топкой. При этом каменку можно присоединить сбоку.

В случае если труба выполнена из достаточно толстого металла, то верх и низ котла, разумнее будет изготовить по отдельности. Такой приём поможет сделать конструкция менее громоздкой. Причём для бака, можно выбрать более тонкий материал, а нижнюю часть соорудить из трубы с толстыми стенками (чем, больше будет её толщина, тем дольше прослужит котёл).

Советы

  1. Полку с камнями можно расположить на участке между баком и топкой, к примеру, вырезав дополнительную дверцу и установив внутри чугунные колосниковые решётки.
  2. У такого котла трубу необходимо обязательно ставить по центру. Уже после этого на неё следует надеть бочку и обварить место их соединения. Шов должен быть полностью герметичен.
  3. Нужно помнить, что металлы расширяются при нагревании. У каждого из них существует собственный коэффициент расширения. Поэтому так важно чтобы труба могла достаточно свободно двигаться в отверстии.
  4. Комбинированные трубы являются самыми лучшими с точки зрения безопасности. В таких изделиях верх изготавливается из асбеста, а нижняя часть из железа.

Котёл длительного горения: особенности конструирования

Как правило, банные процедуры могут проходить довольно долгое время, а дрова в обычном котле горят в среднем в течение 2,5 часов. По этой причина, вполне возможно что, понадобится время от времени бегать в котельную и подкладывать топливо, для поддержания оптимальной температуры помещений.

Подобных проблем, конечно, можно избежать, если сконструировать самодельный котёл, рассчитанный на более продолжительное горение. Его устройство лишь немного отличается от стандартной модели.

Принцип действия

Схема работы остаётся прежней. А именно, необходимая порция дров загружается через специальное отверстие, находящееся чуть выше середины корпуса, и затем поджигается в верхней части. Основная особенность заключается в наличии распределителя с коническим кончиком, ограничивающего поступление воздуха. Он опирается на дрова, и по мере их прогорания медленно опускается вниз.

Можно сказать, что этот ограничитель также является дозатором, сигнализируя о необходимости дозагрузки. Благодаря усовершенствованию котла такой же объём дров в нём будет гореть гораздо дольше (от 20 до 30 часов). Кстати, в качестве топлива ещё можно использовать уголь, брикетированный торф и твёрдое биотопливо.

Этапы изготовления

Для сооружения подобного типа котла понадобится стальная толстостенная труда желательно с диаметром около 30 см. Её длина должна быть равна 850 см.

В первую очередь от неё нужно сделать отвод из другой трубки (D = 10 см, а длина — до 40 см). Суть этого заключается в уменьшении зоны горения топлива. Такая конструкция прекрасно уплотняет его, не позволяя быстро сгорать в избытке кислорода.

Распределитель изготавливают из 90 см отрезка трубы (D = 6 см), к нижнему краю которого приваривают стальной диск (27 см) с крыльчаткой, имеющей 6 дугообразных лопастей. При этом, чтобы ограничить объём поступающего воздуха, с внутренней стороны диаметр должен быть равен всего лишь 20 см.

Сверху котёл следует закрыть круглой съёмной крышкой с отверстием, в которое потом будет вмонтирован распределитель. В нижней части корпуса необходимо сделать небольшую прямоугольную дверцу. Через неё можно будет удалять золу.

Надо отметить, что от такой печи в дымоходе образуется очень мало копоти, да и продуктов горения скапливается гораздо меньше. Ещё одно достоинство данной конструкции заключается в том, что всё выработанное в процессе нагревания тепло сразу же направляется на обогрев теплоносителей с жидкостью. Для этой цели в баке специально предусмотрена труба, присоединённая к печному дымоходу. А трубопроводы, по которым происходит подача и отвод воды, соединяются непосредственно с самим баком.

В заключение стоит добавить, что такой недорогой самодельный котёл для бани – прекрасная временная альтернатива, автоматизированному промышленному устройству. Он вполне сможет прослужить несколько лет, пока у владельцев не появится достаточно денег для покупки нового.
